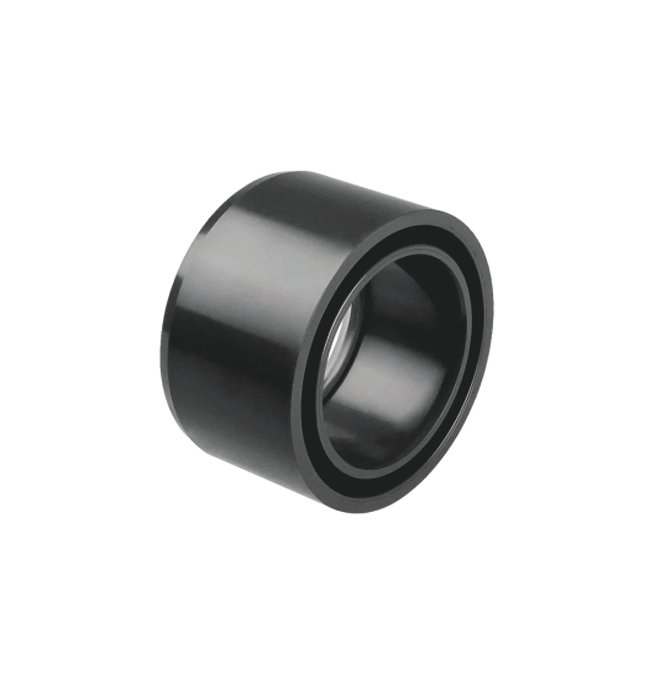

A Redução Curta PVC-U padrão DIN com conexão solda da Aqua Plastic é desenvolvida para realizar a transição entre tubulações de diferentes diâmetros de forma compacta, segura e eficiente. Fabricada em PVC-U de alta qualidade, proporciona excelente resistência química, vedação confiável e longa vida útil, sendo ideal para aplicações industriais, hidráulicas e sistemas de condução de fluidos.
Principais Características
- Fabricada em PVC-U: alta resistência à corrosão e agentes químicos.
- Conexão solda: união permanente com excelente vedação.
- Padrão DIN: compatibilidade com sistemas normatizados.
- Design compacto: ideal para instalações com espaço reduzido.
- Estrutura robusta: adequada para aplicações pressurizadas e uso contínuo.
Vantagens da Redução Curta Aqua Plastic
- Adaptação eficiente entre diâmetros: facilita a integração de diferentes tubulações.
- Otimização de espaço: solução compacta para projetos industriais.
- Vedação confiável: maior segurança operacional.
- Alta durabilidade: excelente desempenho em ambientes agressivos.
- Baixa manutenção: maior vida útil e redução de custos operacionais.
Aplicações Indicadas
A Redução Curta PVC-U DIN Solda é indicada para:
- Sistemas hidráulicos industriais
- Redes de distribuição de água
- Sistemas de irrigação
- Estações de tratamento de água e efluentes
- Processos industriais e químicos
- Sistemas de condução e distribuição de fluidos com mudança de diâmetro
Por que escolher a Redução Curta Aqua Plastic?
A Aqua Plastic oferece soluções de alta performance para sistemas de tubulação industrial. A Redução Curta PVC-U DIN Solda combina resistência, praticidade e confiabilidade, garantindo transições seguras entre diferentes diâmetros e excelente desempenho nas mais diversas aplicações industriais.

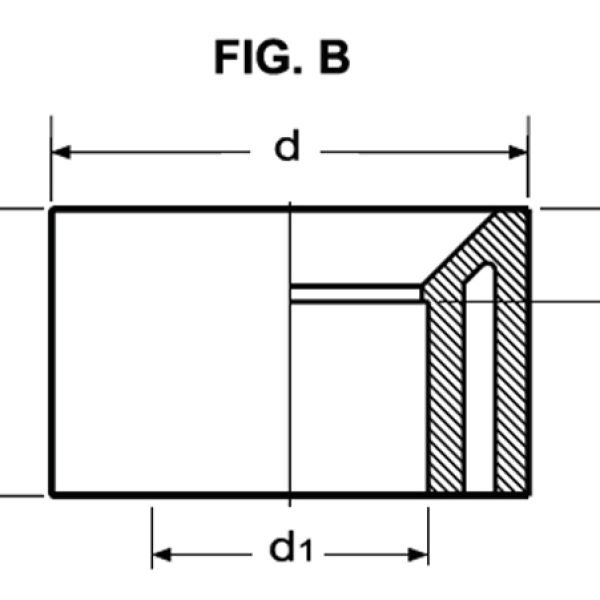

Desenhos Técnicos
Informações Técnicas do Produto
| CÓDIGO | d (mm) | d1 (mm) | l (mm) | Z (mm) | Fig. (mm) | Gr (kg) | PN | Qtd. pçs. |
|---|---|---|---|---|---|---|---|---|
| 01 05 1080 002 | 16 | 12 | 14 | 2 | A | 2 | 16 | A 250 |
| 01 05 1080 003 | 20 | 10 | 16 | 4 | A | 5 | 16 | A 150 |
| 01 05 1080 004 | 20 | 12 | 16 | 4 | A | 5 | 16 | A 150 |
| 01 05 1080 005 | 20 | 16 | 16 | 2 | A | 3 | 16 | A 150 |
| 01 05 1080 006 | 25 | 16 | 19 | 3 | A | 8 | 16 | A 80 |
| 01 05 1080 007 | 25 | 20 | 19 | 3 | A | 5 | 16 | A 80 |
| 01 05 1080 009 | 32 | 20 | 22 | 6 | A | 15 | 16 | B 200 |
| 01 05 1080 010 | 32 | 25 | 22 | 3 | A | 10 | 16 | B 200 |
| 01 05 1080 031 | 40 | 16 | 26 | 11 | B | 25 | 16 | B 140 |
| 01 05 1080 032 | 40 | 20 | 26 | 9 | B | 25 | 16 | B 140 |
| 01 05 1080 011 | 40 | 25 | 26 | 7 | A | 27 | 16 | B 140 |
| 01 05 1080 012 | 40 | 32 | 26 | 4 | A | 16 | 16 | B 140 |
| 01 05 1080 013 | 50 | 20 | 31 | 14 | B | 38 | 16 | B 80 |
| 01 05 1080 014 | 50 | 25 | 31 | 11 | B | 40 | 16 | B 80 |
| 01 05 1080 015 | 50 | 32 | 31 | 9 | B | 40 | 16 | B 80 |
| 01 05 1080 016 | 50 | 40 | 31 | 5 | A | 30 | 16 | B 80 |
| 01 05 1080 017 | 63 | 32 | 38 | 15 | B | 72 | 16 | B 50 |
| 01 05 1080 018 | 63 | 40 | 38 | 12 | B | 76 | 16 | B 50 |
| 01 05 1080 019 | 63 | 50 | 38 | 7 | A | 62 | 16 | B 50 |
| 01 05 1080 020 | 75 | 40 | 44 | 16 | B | 108 | 16 | C 100 |
| 01 05 1080 021 | 75 | 50 | 44 | 13 | B | 105 | 16 | C 100 |
| 01 05 1080 022 | 75 | 63 | 44 | 6 | A | 80 | 16 | C 100 |
| 01 05 1080 023 | 90 | 50 | 51 | 20 | B | 157 | 16 | C 60 |
| 01 05 1080 024 | 90 | 63 | 51 | 13 | B | 148 | 16 | C 60 |
| 01 05 1080 025 | 90 | 75 | 51 | 7 | A | 140 | 16 | C 60 |
| 01 05 1080 027 | 110 | 50 | 30 | 61 | B | 285 | 16 | C 38 |
| 01 05 1080 028 | 110 | 63 | 23 | 61 | B | 289 | 16 | C 38 |
| 01 05 1080 029 | 110 | 75 | 61 | 17 | B | 297 | 16 | C 38 |
| 01 05 1080 030 | 110 | 90 | 61 | 10 | A | 268 | 16 | C 38 |
| 01 05 1080 035 | 125 | 75 | 69 | 25 | B | 460 | 16 | C 24 |
| 01 05 1080 036 | 125 | 90 | 69 | 17 | B | 430 | 16 | C 24 |
| 01 05 1080 037 | 125 | 110 | 69 | 7 | A | 266 | 16 | C 24 |
| 01 05 1080 040 | 140 | 90 | 24 | 76 | B | 584 | 16 | C 20 |
| 01 05 1080 041 | 140 | 110 | 76 | 14 | B | 485 | 16 | C 20 |
| 01 05 1080 042 | 140 | 125 | 76 | 7 | A | 333 | 16 | C 20 |
| 01 05 1080 048 | 160 | 90 | 86 | 34 | B | 860 | 16 | C 9 |
| 01 05 1080 049 | 160 | 110 | 86 | 24 | B | 855 | 16 | C 9 |
| 01 05 1080 050 | 160 | 125 | 86 | 20 | B | 760 | 16 | C 9 |
| 01 05 1080 051 | 160 | 140 | 86 | 9 | A | 562 | 16 | C 9 |
| 01 05 1080 054 | 200 | 110 | 106 | 44 | B | 1611 | 10 | C 4 |
| 01 05 1080 055 | 200 | 125 | 106 | 37 | B | 1650 | 10 | C 4 |
| 01 05 1080 056 | 200 | 140 | 106 | 29 | B | 1650 | 10 | C 4 |
| 01 05 1080 057 | 200 | 160 | 106 | 19 | A | 1395 | 10 | C 4 |
| 01 05 1080 061 | 225 | 110 | 118.5 | 57 | B | 2340 | 10 | C 3 |
| 01 05 1080 062 | 225 | 125 | 118.5 | 50 | B | 2400 | 10 | C 3 |
| 01 05 1080 063 | 225 | 140 | 118.5 | 42 | B | 2400 | 10 | C 3 |
| 01 05 1080 064 | 225 | 160 | 118.5 | 32 | B | 2410 | 10 | C 3 |
| 01 05 1080 065 | 225 | 200 | 118.5 | 12 | A | 1380 | 10 | C 3 |
| 01 05 1080 068 | 250 | 125 | 131 | 62 | B | 3070 | 10 | C 3 |
| 01 05 1080 069 | 250 | 140 | 131 | 54 | B | 3050 | 10 | C 3 |
| 01 05 1080 070 | 250 | 160 | 131 | 44 | B | 3200 | 10 | C 3 |
| 01 05 1080 071 | 250 | 200 | 131 | 24 | B | 2760 | 10 | C 3 |
| 01 05 1080 072 | 250 | 225 | 131 | 12 | A | 1665 | 10 | C 3 |
| 01 05 1080 076 | 315 | 160 | 163.5 | 65.5 | B | 5790 | 10 | D 3 |
| 01 05 1080 077 | 315 | 200 | 163.5 | 56.5 | B | 5850 | 10 | D 3 |
| 01 05 1080 078 | 315 | 225 | 163.5 | 44.5 | B | 5600 | 10 | D 3 |
| 01 05 1080 079 | 315 | 250 | 163.5 | 31.5 | A | 5610 | 10 | D 3 |
| 01 05 1080 084 | 400 | 250 | 206 | 74 | B | 11400 | 6 | S 1 |
| 01 05 1080 085 | 400 | 315 | 206 | 41 | A | 10050 | 6 | S 1 |
