Em campo, ninguém “troca tudo” de uma vez. É comum ter:
- trechos antigos metálicos (linha principal, prumadas, redes industriais),
- expansões e ramais novos em PVC,
- equipamentos com bocais metálicos (bombas, trocadores, válvulas, conexões de instrumentação),
- adaptações para reduzir corrosão, incrustação e manutenção.
Só que metal e termoplástico se comportam diferente em três pontos decisivos:
- Dilatação térmica e temperatura
CPVC, por exemplo, é escolhido muitas vezes por suportar água quente/processos em temperaturas mais altas do que PVC comum. Em aquecimento e resfriamento, o termoplástico “trabalha” mais (dilata/contrai) e precisa de folgas e suportação correta. - Rigidez e vibração
Metal transmite vibração e esforço. Se o adaptador for escolhido/instalado errado, a transição vira uma “charneira” forçada: o tubo plástico sofre com flexão, tração ou torção que não deveria receber. - Vedação e compatibilidade
Roscas, flanges e tomadas existem porque há diferentes formas de vedar e de distribuir pressão e carga mecânica. Cada solução “espalha” os esforços de um jeito.
Resultado: o adaptador de transição não é só uma peça de ligação — ele é um ponto de engenharia. Ele pode ser o elo mais forte da linha… ou o primeiro a reclamar.

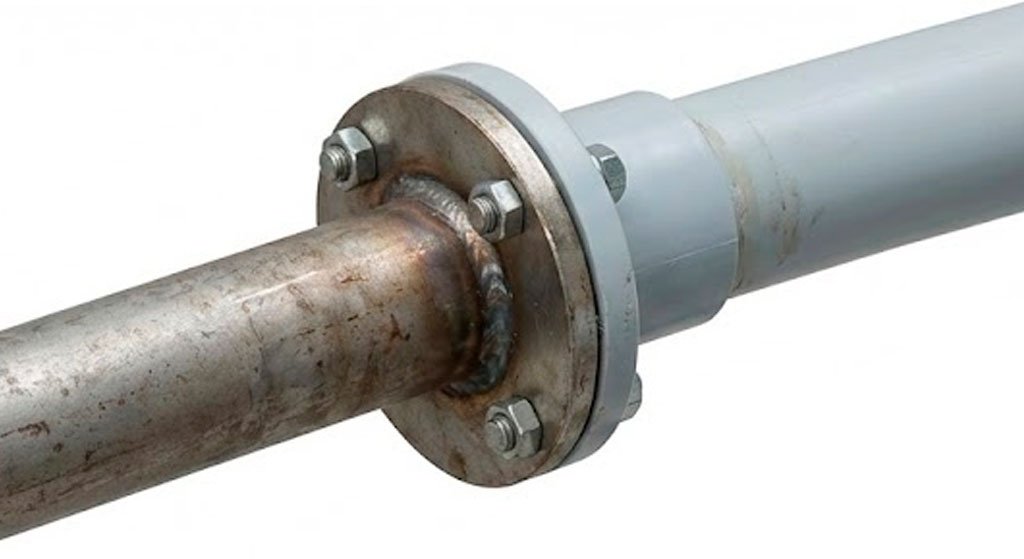

1) Transição por flange: robustez, manutenção e alinhamento

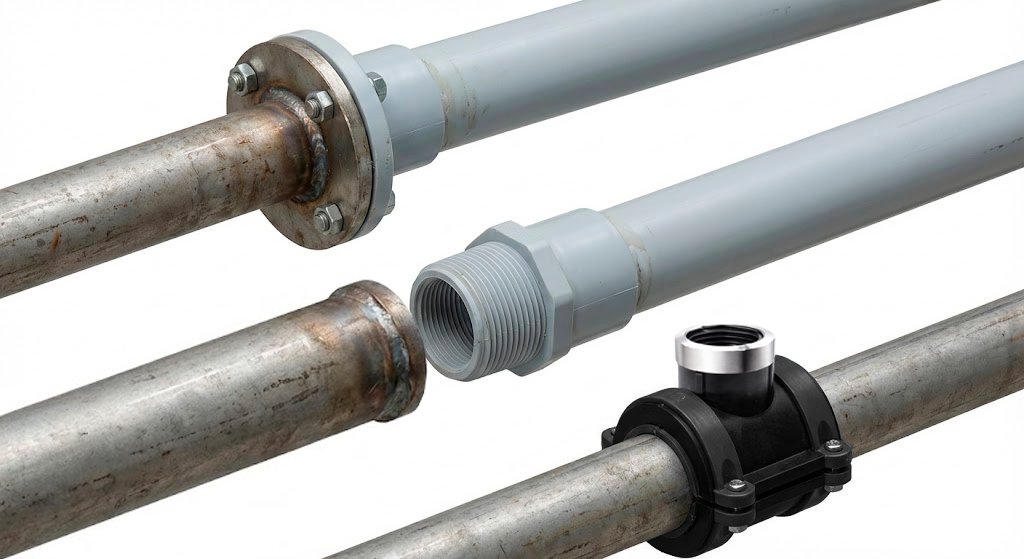

Na imagem, a transição flangeada aparece como a solução mais “industrial”: metal com flange de um lado e termoplástico do outro, unidos por parafusos e uma junta.
O que essa solução entrega:
- Distribuição uniforme de carga: os parafusos e a junta espalham a força de vedação em toda a face.
- Facilidade de manutenção: é desmontável sem “machucar” roscas; ótimo para áreas que exigem inspeção, limpeza e troca de equipamentos.
- Alinhamento e estabilidade: quando bem suportado, fica firme, com menos risco de o termoplástico receber torção.
Onde ela brilha:
- redes industriais, estações de tratamento, casas de bombas,
- pontos de conexão com válvulas, filtros, medidores,
- situações com vibração e intervenções frequentes.
Cuidados-chave:
- aperto cruzado e progressivo (para não empenar),
- junta/gaxeta correta para o fluido e temperatura,
- suportação próxima ao conjunto para evitar que o tubo “puxe” o flange.
Se a transição por flange é “a ponte de concreto”, é porque ela foi feita para suportar rotina pesada sem depender de rosca ou aperto localizado.

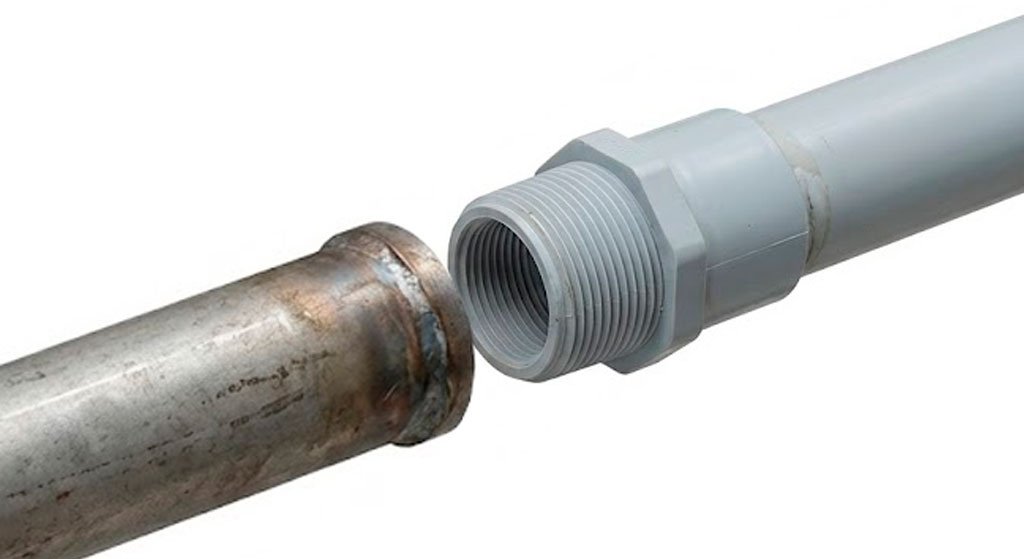

2) Transição por rosca: agilidade, compactação e adaptação rápida
A transição roscada é a mais comum em campo quando a necessidade é simples e rápida: um lado se conecta em uma rosca metálica existente (macho ou fêmea), o outro segue com tubo e conexões em CPVC/PVC.
O que essa solução entrega:
- instalação rápida, sem furar, sem desmontar grandes trechos,
- compacta: ocupa pouco espaço, boa em painéis e áreas confinadas,
- versatilidade: ideal para adaptar equipamentos com rosca (bombas pequenas, instrumentação, pontos de drenagem, by-pass).
Onde ela brilha:
- ramais, derivações, instrumentação, utilidades,
- substituições pontuais em manutenção,
- ambientes onde desmontar flange seria inviável.
O ponto crítico da rosca: concentração de esforço
Rosca é excelente para vedação, mas exige respeito ao material: o termoplástico não gosta de aperto excessivo. A vedação deve acontecer pelo selante (fita/vedante adequado ao fluido e à temperatura), e não pela força “no braço” tentando compensar folga.
Cuidados-chave:
- não aplicar torque exagerado,
- evitar “forçar alinhamento” no adaptador (use uniões e suportes),
- escolher rosca padrão correto (NPT/BSP conforme o sistema),
- lembrar que CPVC costuma estar associado a temperaturas mais altas, então vedantes devem ser compatíveis.
A transição roscada é “a ponte metálica articulada”: rápida e eficiente — desde que não seja usada para segurar desalinhamentos e vibrações que ela não foi feita para absorver.

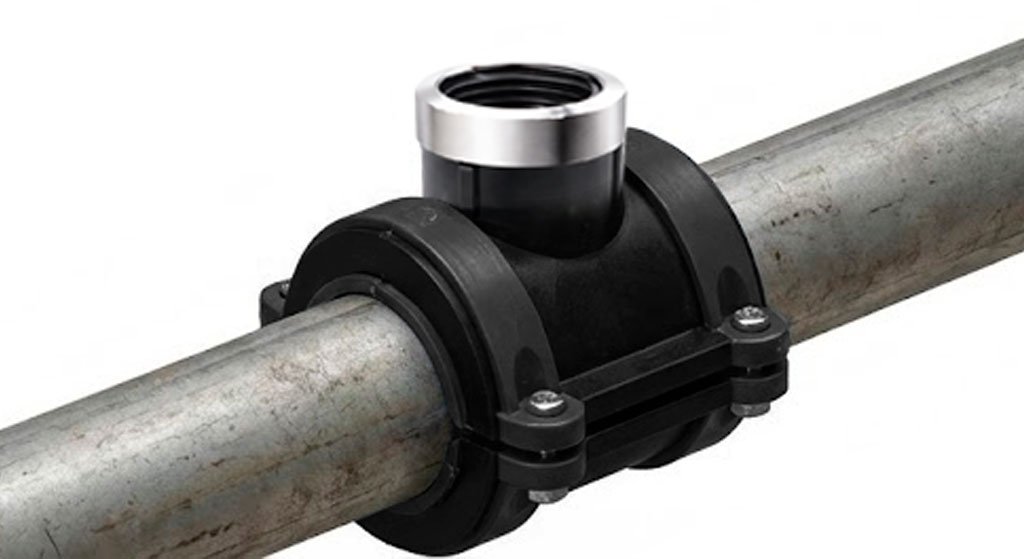

3) Transição com colar de tomada (saddle): derivação sem cortar a linha
O colar de tomada (ou abraçadeira de derivação) é a solução mais estratégica quando o objetivo é criar um ramal a partir de um tubo metálico existente sem substituição do trecho inteiro.
Na imagem, ele aparece como uma peça abraçando o tubo metálico, com uma saída roscada/boqueada para subir o ramal.
O que essa solução entrega:
- derivação com mínima intervenção: ideal para ampliar rede sem desmontar tudo,
- velocidade de obra: perfeito para retrofit e adequações,
- redução de tempo de parada (em muitos cenários de manutenção).
Onde ela brilha:
- ampliações de rede em fábricas, utilidades, linhas secundárias,
- criação de pontos de instrumentação, drenos, respiros,
- sistemas onde cortar e soldar metal seria caro ou demorado.
Cuidados-chave:
- o assentamento no tubo deve ser perfeito (superfície limpa, sem ovalização),
- aperto equilibrado para não deformar e para vedar uniformemente,
- definir corretamente o diâmetro do tubo e a posição da tomada,
- considerar vibração e suporte do ramal (para não “alavancar” o saddle).
O colar de tomada é “a saída inteligente”: cria um novo caminho sem demolir o antigo.
Como escolher o tipo certo
Pense em três perguntas:
- Vou precisar desmontar/manter com frequência?
→ Flange tende a vencer. - Preciso de algo compacto e rápido, em um ponto já roscado?
→ Rosca resolve muito bem. - Preciso criar um ramal novo sem cortar a linha metálica?
→ Colar de tomada é o caminho.
E sempre some isso com:
- pressão e temperatura do processo (CPVC costuma aparecer quando há calor),
- vibração (bombas e motores pedem mais robustez e suportação),
- acessibilidade para manutenção,
- padrão de rosca e compatibilidade de vedantes/juntas.
O detalhe que separa “funciona” de “dura”: suportação e montagem
A maior parte das falhas em transições metal → PVC/CPVC não acontece por “peça ruim”, e sim por montagem que transforma a conexão em ponto de esforço. Boas práticas que fazem diferença:
- suportar o tubo próximo à transição para não deixar peso pendurado,
- evitar que o adaptador “corrija” desalinhamento (alinhamento se corrige com projeto, não com torque),
- respeitar tempo de cura/cola quando houver conexões soldáveis,
- testar pressão e observar dilatação (principalmente em linhas quentes).
