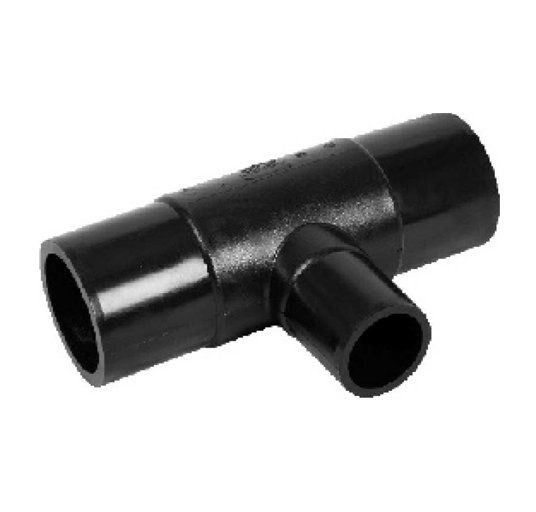

TE 90° Redução PE100 – SDR11

Categories: , ,

Tipo

Corpo

Vedação

Conexão

Face

selo-qualidade-garantida-aqua-plastic-certificacao

TE 90° Redução PE100 – SDR11

Categories: , ,

Tipo

Corpo

Vedação

Conexão

Face

selo-qualidade-garantida-aqua-plastic-certificacao
Orçamento

Introdução

A TE 90° Redução PE100 – SDR11 da Aqua Plastic é uma conexão desenvolvida para realizar derivações em redes de PEAD com mudança de diâmetro, permitindo a distribuição eficiente do fluxo em sistemas pressurizados. Ideal para redes de água e gás, a peça garante elevada resistência mecânica, excelente vedação e confiabilidade operacional.

Fabricada em PE100 de alta performance e produzida pelo processo injetado, a conexão oferece longa vida útil e alto desempenho mesmo em condições exigentes de operação.

O que é?

A TE 90° Redução PE100 – SDR11 é uma conexão para termofusão utilizada para criar derivações a 90 graus na tubulação, permitindo também a transição entre diâmetros diferentes na rede.

O processo de termofusão promove a fusão molecular entre tubo e conexão, formando uma junta monolítica, contínua e hermética. As extremidades com SPIGOT longo facilitam o alinhamento da tubulação, ampliam a área de soldagem e proporcionam maior segurança durante a instalação.

Características Técnicas

Material: PE100
Classe: SDR11
Processo: Termofusão
Fabricação: Injetado
Extremidades: SPIGOT longo

Pressão de operação:

  • 16 bar para água

  • 10 bar para gás

Vantagens da TE 90° Redução PE100 – SDR11

O produto oferece diversos benefícios para sistemas pressurizados:

  • Permite derivações com mudança de diâmetro na rede

  • Soldagem homogênea e permanente por termofusão

  • Alta resistência mecânica e estrutural

  • Excelente vedação e estanqueidade

  • Resistência química e à corrosão

  • Longa vida útil em campo

Aplicações

Indicada para:

  • Redes de abastecimento de água pressurizada

  • Sistemas de distribuição de gás

  • Infraestrutura urbana

  • Sistemas de saneamento básico

  • Instalações subterrâneas

  • Redes industriais em PEAD

Por que escolher a Aqua Plastic?

A Aqua Plastic desenvolve conexões com alto padrão técnico, garantindo segurança, desempenho e durabilidade. Ao escolher nossos produtos, você conta com:

  • Matéria-prima PE100 de alta qualidade

  • Rigoroso controle de fabricação

  • Conexões projetadas para máxima confiabilidade

  • Excelente desempenho em redes pressurizadas

Conclusão

A TE 90° Redução PE100 – SDR11 da Aqua Plastic é uma solução eficiente e confiável para derivações com mudança de diâmetro em redes de água e gás. Uma conexão robusta, projetada para oferecer segurança, durabilidade e alto desempenho hidráulico.

Desenhos Técnicos

Informações Técnicas do Produto

Código d1 (mm) d2 (mm) L (mm) le1 (mm) le2 (mm) Z (mm) s1 (mm) s1 (mm) Peso (kg) Caixa (pçs)
001 117 0042 0052 50 32 229 65 46 88 4,6 3,0 0,190 40
001 117 0042 0064 63 50 216 67 59 103 5,8 4,6 0,330 36
001 117 0042 0065 63 40 216 67 52 95 5,8 3,7 0,280 36
001 117 0042 0066 63 32 216 67 46 100 5,8 3,0 0,310 36
001 117 0042 0076 75 63 261 74 67 121 6,8 5,8 0,530 22
001 117 0042 0077 75 50 261 74 59 113 6,8 4,6 0,470 22
001 117 0042 0079 75 32 260 74 46 100 6,8 3,0 0,450 22
001 117 0042 0091 90 75 290 83 74 136 8,2 6,8 0,850 14
001 117 0042 0092 90 63 290 83 67 132 8,2 5,8 0,800 14
001 117 0042 0093 90 50 290 83 59 124 8,6 4,6 0,780 14
001 117 0042 0111 110 90 327 87 83 157 10 8,2 1,420 14
001 117 0042 0112 110 75 327 87 74 151 10 6,8 1,360 14
001 117 0042 0113 110 63 327 87 67 149 10 5,8 1,330 14
001 117 0042 0114 110 50 327 87 59 147 10 4,6 1,280 14
001 117 0042 0126 125 110 356 92 87 176 11,4 10,0 2,140 8
001 117 0042 0127 125 90 356 92 82 172 11,4 8,2 2,040 8
001 117 0042 0142 140 110 380 97 87 179 12,7 10,0 2,540 6
001 117 0042 0143 140 90 380 97 83 175 12,7 8,2 2,400 6
001 117 0042 0161 160 140 417 103 97 200 14,6 12,7 3,840 4
001 117 0042 0162 160 125 417 103 92 200 14,6 11,4 3,750 4
001 117 0042 0163 160 110 417 103 87 195 14,6 10,0 3,670 4
001 117 0042 0164 160 90 417 103 83 187 14,6 8,2 3,540 5
001 117 0042 0165 160 75 417 103 74 182 14,6 6,8 3,500 5
001 117 0042 0166 160 63 417 103 67 175 14,6 5,8 3,420 5
001 117 0042 0181 180 160 458 110 100 222 16,4 14,6 5,380 3
001 117 0042 0183 180 125 458 110 92 215 16,4 11,4 5,140 3
001 117 0042 0184 180 110 458 110 87 210 16,4 10,0 4,980 3
001 117 0042 0185 180 90 458 110 83 206 16,4 8,2 5,000 3
001 117 0042 0202 200 160 481 117 103 227 18,2 14,6 6,900 3
001 117 0042 0204 200 125 481 117 92 225 18,2 11,4 6,700 3
001 117 0042 0205 200 110 481 117 87 211 18,2 10,0 6,440 3
001 117 0042 0206 200 90 481 117 83 207 18,2 8,2 6,300 3
001 117 0042 0208 200 63 481 117 67 191 18,2 5,8 6,240 3
001 117 0042 0228 225 160 527 125 103 242 20,5 14,6 9,220 2
001 117 0042 0230 225 125 527 125 92 239 20,5 11,4 8,780 2
001 117 0042 0231 225 110 527 125 87 226 20,5 10,0 8,780 2
001 117 0042 0232 225 90 527 125 83 222 20,5 8,2 8,620 2
001 117 0042 0252 250 200 590 135 117 278 22,7 18,2 12,810 1
001 117 0042 0254 250 160 590 135 103 267 22,7 14,6 12,250 1
001 117 0042 0256 250 125 590 135 92 252 22,7 11,4 11,735 1
001 117 0042 0257 250 110 590 135 87 251 22,7 10,0 11,730 1
001 117 0042 0258 250 90 590 135 83 243 22,7 8,2 11,510 1
001 117 0042 0285 280 160 690 146 103 302 25,4 14,6 18,640 1
001 117 0042 0288 280 110 690 146 87 290 25,4 10,0 17,965 1
001 117 0042 0317 315 250 712 156 135 332 28,6 22,7 25,320 1
001 117 0042 0318 315 225 712 156 125 325 28,6 20,5 23,700 1
001 117 0042 0319 315 200 712 156 117 317 28,6 18,2 23,050 1
001 117 0042 0321 315 160 712 156 103 303 28,6 14,6 22,600 1
001 117 0042 0324 315 110 712 156 87 293 28,6 10,0 22,000 1
001 117 0042 0362 355 160 575 173 103 316 32,2 14,6 20,380 1
001 117 0042 0365 355 110 575 173 87 300 32,2 10,0 20,305 1
001 117 0042 0408 400 160 617 189 103 345 36,3 14,6 29,870 1
001 117 0042 0411 400 110 615 189 87 327 36,3 10,0 30,060 1
